概述∶

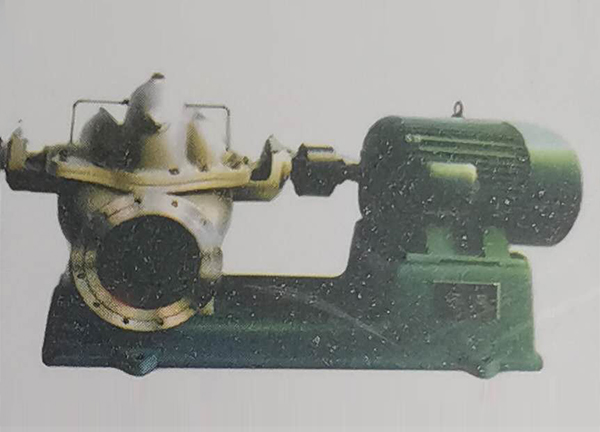

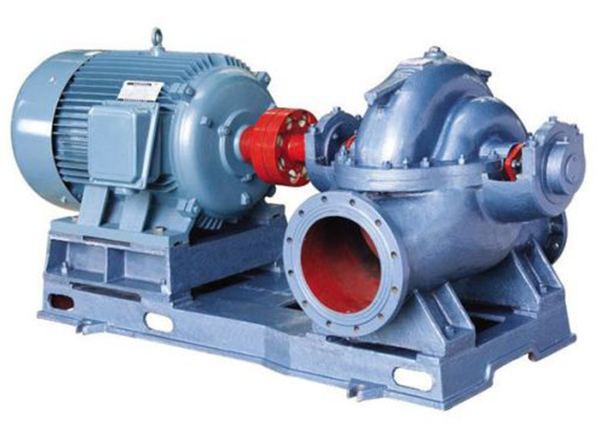

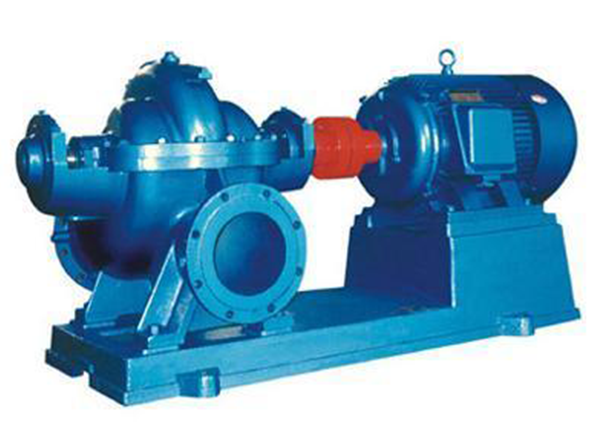

SH型离心泵是在原 Sh 泵的基础上进行改进设计的新产品，为保证互换性，其结构形式，安装尺寸，性能范围与过去 Sh泵相同，但在轴承体及水力模型上进行了改造。该泵用来输送不含固体颗粒及温度不超过80℃的清洁液体。改变叶轮、密封环和轴套的材料，可以汲送含有泥沙的浑水。泵的轴封一般采用软填料，如有特殊定货要求，也可装机械密封。

性能范围∶

流量 Q∶144～12500m³/h

扬程 H∶9~140m

结构∶

SH型泵体采用水平中开式，具有单级、双吸叶轮，吸入及吐出管与下半部泵体铸在一起.不需要拆卸管路及电动机就能容易的检查泵的转子部件。吸入口和叶出均在水泵的轴心线下方，与轴线垂直成水平方向。检修时无需拆进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的格料为优质碳钢外其余主要零件为铸铁制成。

泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。 　经过静平衡校验的叶轮，用轴套和两边的轴螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用叶片骊布置、两面进水达到平衡。

泵轴由两个单列向必球轴承支承。轴承装在轴承体内，安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压水室的水漏回吸水室。

双吸单级离心泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封。为了防止空气进入泵内和冷却润滑密封腔，在填料之间装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

轴封∶

泵采用软填料密封，在轴封处装有可更换的轴套。

传动∶

泵通过弹性联轴器由电动机驱动泵。从传动端看，泵为逆时针方向旋转（可按特殊要求供应顺时针方向旋转的泵）。轴承和平衡装置∶

轴承体（滚动轴承或滑动轴承）装在泵轴的两端。轴向力由双吸叶轮平衡，残余轴向力由滚动轴承平衡。滚动轴承用油脂润滑，滑动轴承用稀油润滑。

材料∶

泵体……铸铁

轴套……铸铁

密封环……铸铁

轴…………优质碳素钢

叶轮………铸铁、铸钢
